高效油過濾芯
西安四星動力工程有限公司是國內制冷行業第一家油氣分離濾芯制造商，其豐富的經驗和專業技術團隊，可以為客戶提供噴油螺桿壓縮機組進氣過濾器、油過濾芯、油氣分離濾芯。
SXYG系列油過濾芯針對噴油螺桿壓縮機系統應用而開發，滿足壓縮機系統對過濾精度的要求，并具有較大容塵量和耐壓能力。
針對系統對過濾精度的不同要求，產品提供5μm,10μm,20μm的精密過濾芯和40μm以上的粗效過濾芯。對于系統清潔度控制好的封閉循環系統，建議選用精度5μm或10μm的精密過濾芯；對于大系統或開式系統建議選用10μm或20μm精度的精密過濾芯，也可采用20μm與10μm精度的精密過濾芯并聯使用。
系統應監測油過濾芯兩端的壓差，當壓差達到允許的最大壓差時應更換濾芯。
精密過濾芯主要技術參數及安裝要求
1. 適用工質：根據不同工質和潤滑油混合物選擇密封件；
2. 使用溫度：-30～110℃或-30～175℃（高溫工況）；
3. 濾芯潔凈壓差：≯3.9 KPa(溫度為38℃，YH-15標準油，額定流量下)；
4. 允許最大工作壓差（建議更換壓差）：80KPa；
5. 允許最大壓差：100KPa（外進內出）或150Kpa(內進外出) (更大反向壓差需單獨訂貨）；
6. 過濾精度等級：
BETA 5，過濾效率96.85%；
BETA 10，過濾效率99.78%；
BETA 20，過濾效率99.95%；
7. 納污量：≮150g/㎡ ；
測試標準：GB/T18853-2015 液壓傳動過濾器 評定濾芯過濾性能的多次通過方法,終止測試壓力175Kpa；
8. 流向：內進外出（外進內出方式需單獨訂貨）；
9. 筒體、卡箍材料：鍍鋅鋼板（不銹鋼材質需單獨訂貨）；
特別提示：油過濾芯的過濾性能受到潤滑油物性、清潔度、濾芯表面液體流速等因素影響，因此用戶在選型時，要根據所使用的場合及用戶的需求進行合理選型，具體使用方法可咨詢我公司技術部。

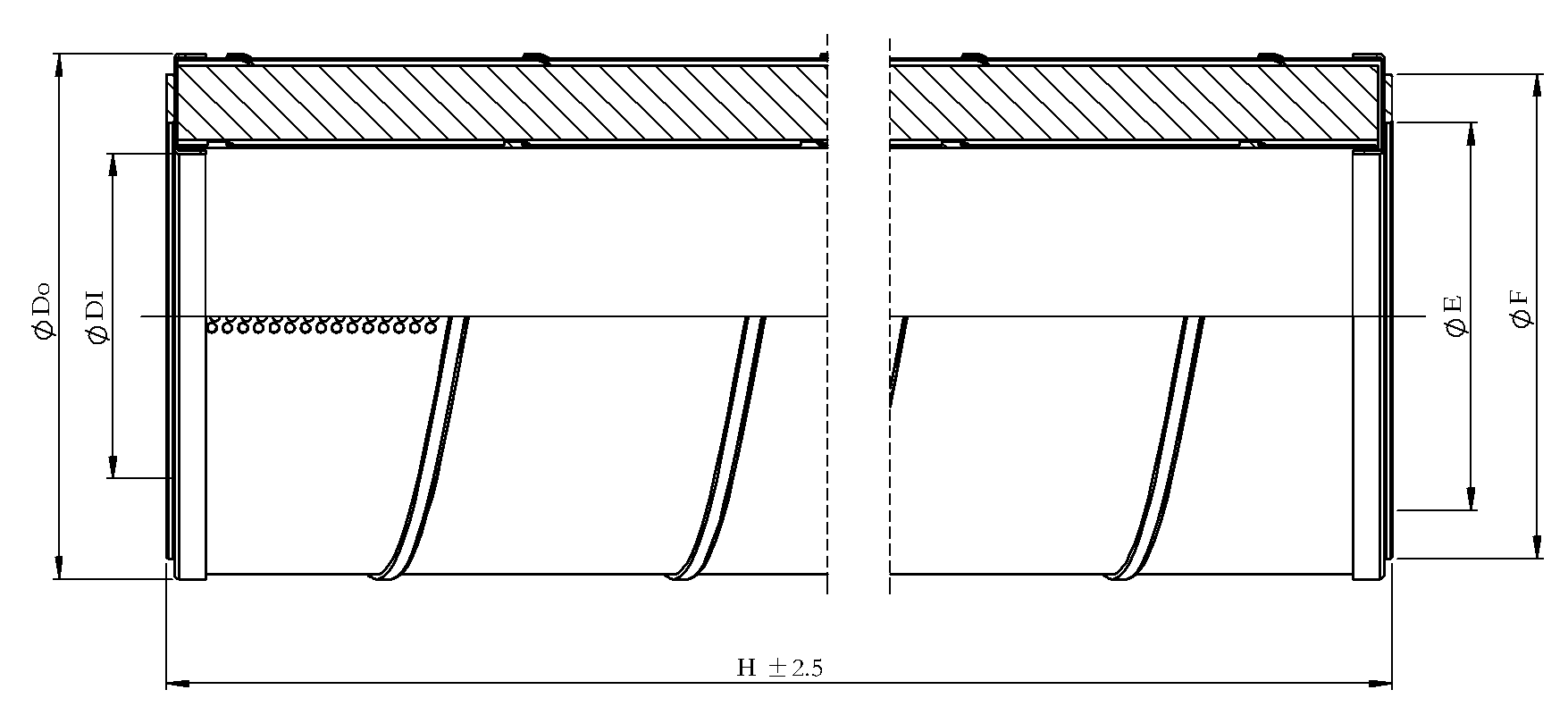

濾芯規格表
|
序號 |
流量 |
型號 |
H |
D0 |
DI |
E |
F |
|
L/min |
|||||||
|
1 |
120 |
SXYG-01 |
365 |
168 |
104 |
124 |
155 |
|
2 |
240 |
SXYG-02 |
442 |
168 |
104 |
||
|
3 |
300 |
SXYG-03 |
550 |
168 |
104 |
||
|
4 |
400 |
SXYG-04 |
650 |
168 |
104 |
||
|
5 |
500 |
SXYG-05 |
872 |
168 |
104 |
||
|
6 |
600 |
SXYG-06 |
750 |
210 |
140 |
150 |
190 |
|
7 |
700 |
SXYG-07 |
872 |
210 |
140 |
||
|
8 |
800 |
SXYG-08 |
700 |
225 |
140 |
||
|
9 |
900 |
SXYG-09 |
750 |
225 |
140 |
||
|
10 |
1000 |
SXYG-10 |
850 |
225 |
140 |
